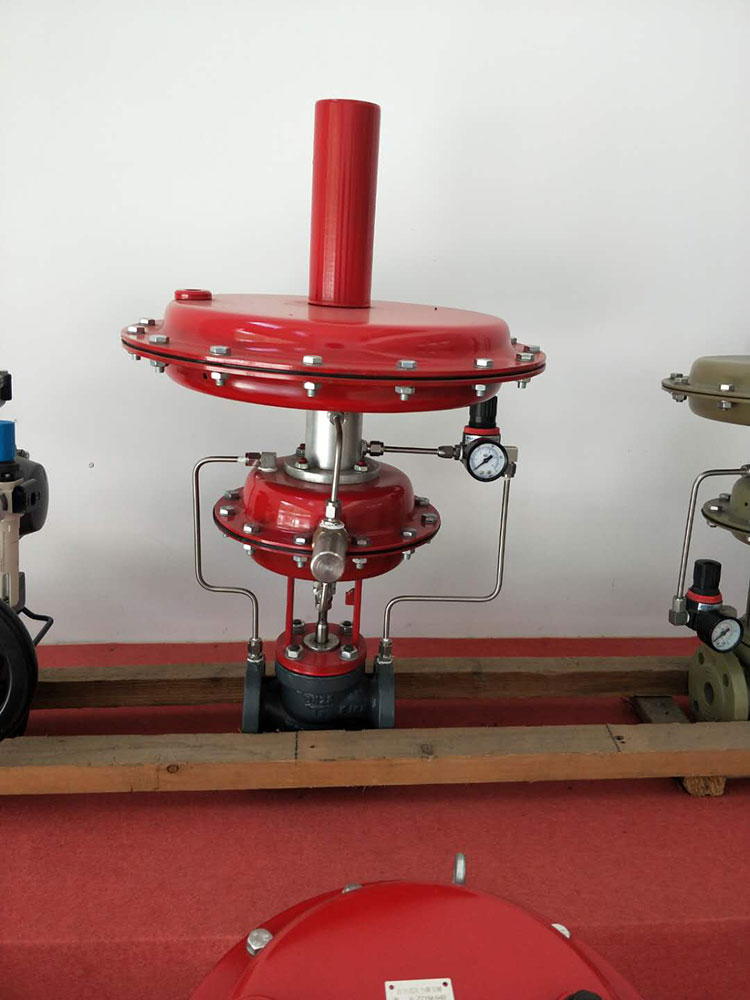

          供氮閥



                        ◎ 特點ZZY-II型帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比最大可達2000：1。廣



















          S型自力式壓力調節閥ZZY說明書.doc


          ◎ 特點
          ZZY-II型帶指揮器自力式壓力調節閥(簡稱氮封閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，使閥后壓力恒定，整機具有動作靈敏、控制壓力波動小，節約能源。
          指揮器操作型自力式壓力調節閥采用動力源與信號點分開檢測的方法，外加可調節流裝置，使整臺閥門的調節精度大大提高，減壓比最大可達2000：1。廣泛應用于各種氣體減壓穩壓的自動控制場合，特別適合作為氮封的供氮閥使用，具有持續供氮壓力波動小、反應靈敏等特點。


          ◎ 閥體體部分
          結構大類：自力式
          閥芯型式：單座平衡式
          結構分類：帶指揮器型

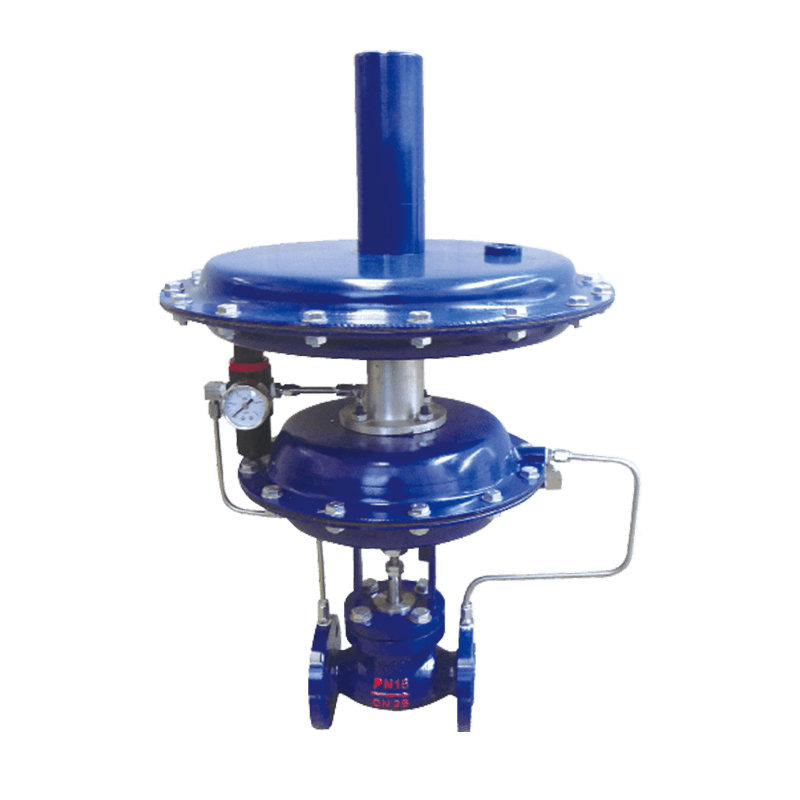

          帶指揮器自力式壓力調節閥




          ◎ 規格與技術參數
          公稱通徑DN(mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          額定流量
          Kv
          大容量
          7
          11
          16
          30
          48
          75
          120
          190
          300
          480
          760
          標準型
          5
          7
          11
          16
          30
          48
          75
          120
          190
          300
          480
          高精度
          2.8
          5
          7
          11
          20
          30
          48
          75
          120
          190
          300
          額定行程L(mm)
          8
          10
          14
          20
          25
          40
          50
          公稱壓力PN（MPa）
          1.6     4.0
          固有流量特性
          快 開
          固有可調比R
          30
          設定點壓力調節范圍
          （KPa）
          0.5~2、1~3、3~10、5~15、10~30、20~60、40~120、80~200、150~300
          200~400、300~600、500~800、600~1000
          調節精度（%）
          ±5～8
          放大器最高工作溫度（℃）
          橡膠膜片（丁晴）：-20~80   橡膠膜片（氟膠）：-20~200
          泄漏等級
          Ⅳ級（10-4×閥額定容量）、Ⅵ級（微氣泡級）
          注：表中數據為本公司標準配置，可按用戶要求另行選配。

          ◎ 連接尺寸及標準
          連接方式：法蘭  （標準型）
                   螺紋、焊接  （須用戶指定）
          法蘭標準：PN16鋼制法蘭按GB/T9113.1
                    PN40鋼制法蘭按GB/T9113.2
          密封面型式：PN16為突面（RF）；
                      PN40為凹凸面，閥體為凹面；
          法蘭端面距：GB12221-89
          薄膜執行機構氣信號接口：內螺紋M16×1.5、M10X1、RC1/4
          * 連接方式、閥體法蘭及法蘭端面距可按用戶指定的標準制造,如：ANSI、DIN、JIS等標準。

          ◎ 外形尺寸及重量
                                                                                         單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          H
          690
          690
          705
          705
          760
          800
          800
          840
          880
          980
          1050
          A
          φ178、φ198、φ232、φ280、φ308、φ394、φ498
          H1
          330
          L1
          233
          233
          332
          332
          373
          572
          552
          673
          980
          900
          1200
          P≥
          135
          170
          220
          220
          235
          245
          325
          425
          550
          660
          900
          重量
          18
          18
          25
          27
          42
          65
          80
          108
          182
          260
          305
          導壓管螺紋接頭
          M16×1.5、M10X1、RC1/4
          注：1、指揮器與主閥可分開安裝

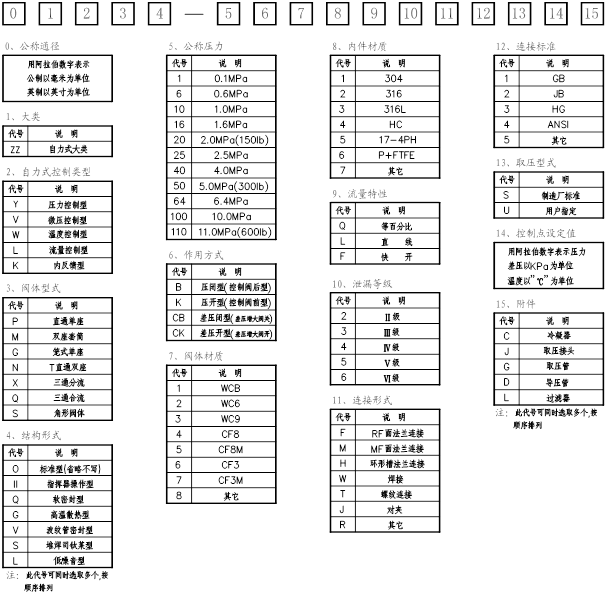

          ◎ 型號編制說明

          例1：025ZZYPII-16B16F6F1U2JD
          表示DN25帶指揮器自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型，閥體材料WCB，內件材料不銹鋼+F4，流量特性為快開，泄漏等級VI級，國標RF面法蘭連接，取壓型式為用戶指定，設定點壓力2KPa，配取壓接頭、導壓管。

          簡易型號編制
          25ZZYPII-16B
          表示口徑DN25，帶指揮器自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型（控制閥后型）。
          說明：可采用“作用方式”以前（含）的代號組成簡易型號。
