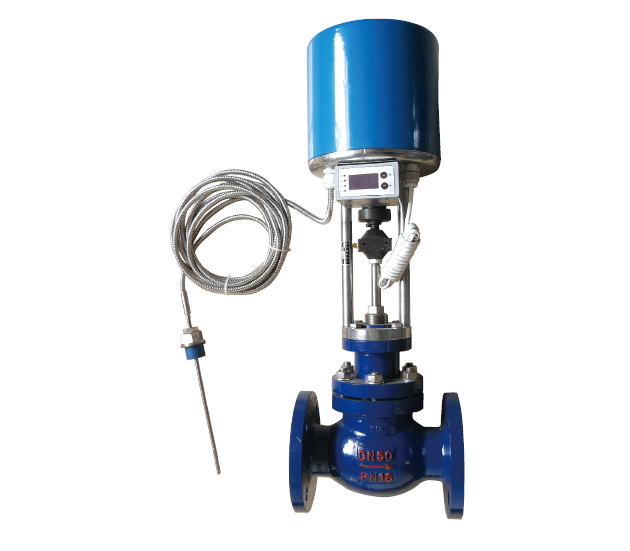

          電動溫控調節閥



                        ◎ 特點ZZW型自力式電動溫度調節閥(簡稱溫控閥)無需外加控制元件,利用被控介質自身的溫度變化進行自動調節,主要由調節閥、智能溫控電動執行器和感控器（PT100）組成。整機動作靈敏、溫度設定精確、維護方便等優點，具有很好的實用性，主要適用于以氣體、液體及蒸氣等為介質的各種熱交換器的溫度自動場合。本系列產品閥體結構



















          電動溫控調節閥說明書.doc
          ◎ 特點
          ZZW型自力式電動溫度調節閥(簡稱溫控閥)無需外加控制元件,利用被控介質自身的溫度變化進行自動調節,主要由調節閥、智能溫控電動執行器和感控器（PT100）組成。整機動作靈敏、溫度設定精確、維護方便等優點，具有很好的實用性，主要適用于以氣體、液體及蒸氣等為介質的各種熱交換器的溫度自動場合。
          本系列產品閥體結構有單座、套筒、三通等型式。產品公稱壓力等級有PN16、40、64，閥體口徑范圍DN20～200；控制溫度分段范圍0～300℃；泄漏量標準Ⅳ～Ⅵ級；流量特性表等百分比、直線；多個品種規格可供選擇。

          ◎ 閥體體部分
          結構大類：電動溫控型
          閥芯型式：?jiǎn)巫?、套筒、三?/p>
          控制類型：加熱型、冷卻型
          結構類型：標準型、散熱型、波紋管密封型




          電動溫控調節閥




          ◎ 規格與技術參數
          公稱通徑DN(mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          額定流量
          Kv
          直線
          6.9
          11
          17.6
          27.5
          44
          69
          110
          176
          275
          440
          690
          等百分比
          6.3
          10
          16
          25
          40
          63
          100
          160
          250
          400
          630
          額定行程L(mm)
          16
          25
          40
          60
          公稱壓力PN（MPa）
          1.6   4.0     6.4
          固有流量特性
          直線    等百分比
          溫度設定范圍(℃)
          0～100、50～150、100～200、150～250、200～300、250～350
          溫度控制精度
          ±1～10℃可調
          允許泄漏量
          Ⅳ、Ⅴ、Ⅵ級
          電源電壓
          220V/AC
          溫包（PT100）接口螺紋
          M27X1.5
          使用環境
          溫度：-10～＋65℃   濕度：≤95%
          注：表中數據為本公司標準配置，可按用戶要求另行選配。

          ◎ 外形尺寸及重量

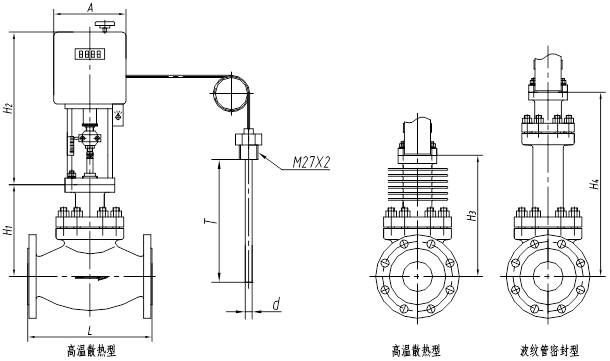

          ZZWP(M)型單座（套筒）溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

                                                                                         單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          PN16
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          PN64
          206
          210
          230
          251
          286
          311
          337
          394
          450
          508
          650
          A
          φ180
          φ200
          φ200
          φ310
          H1
          125
          125
          155
          155
          165
          200
          205
          210
          275
          330
          372
          H2
          380
          515
          725
          850
          H3
          212
          212
          222
          226
          230
          335
          335
          345
          414
          456
          478
          H4
          320
          320
          402
          402
          405
          627
          628
          635
          698
          702
          728
          溫包插入深度T
          150、250（標準）、430
          溫包、護套直徑d
          溫包：φ6  護套：φ16（標準）  護套螺紋：M27X2
          毛細管長度
          5(標準)，用戶要求（可供）
          重量
          23
          24
          27
          36
          40
          68
          71
          89
          121
          148
          218
          注：1）表中重量為標準型PN16數據

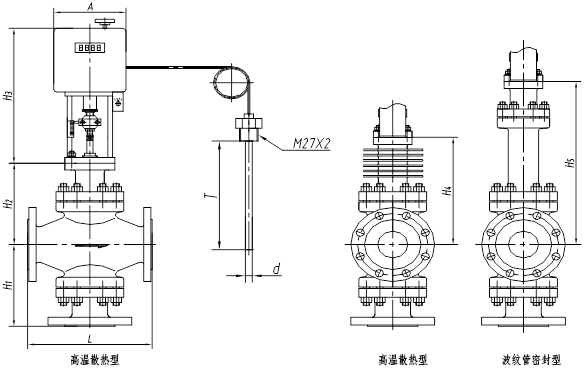

           ZZWX型三通溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

                                                                                         單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          PN16
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          PN64
          206
          210
          230
          251
          286
          311
          337
          394
          450
          508
          650
          A
          φ180
          φ200
          φ200
          φ310
          H1
          100
          120
          130
          140
          150
          165
          180
          195
          260
          320
          360
          H2
          125
          125
          155
          155
          165
          200
          205
          210
          275
          330
          372
          H3
          380
          515
          725
          850
          H4
          212
          212
          222
          226
          230
          335
          335
          345
          414
          456
          478
          H5
          320
          320
          402
          402
          405
          627
          628
          635
          698
          702
          728
          溫包插入深度T
          150、250（標準）、430
          溫包、護套直徑d
          溫包：φ6  護套：φ16（標準）  護套螺紋：M27X2
          毛細管長度
          2(標準)，用戶要求（可供）
          重量
          24
          24
          28
          38
          44
          70
          74
          92
          125
          156
          232
          注：1）表中重量為標準型PN16數據

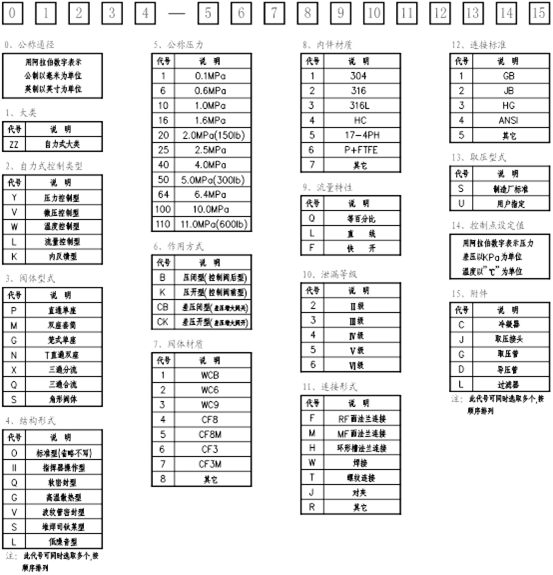

          ◎ 型號編制說明
          例1：
          080ZZWPE-40B42Q5M3S70
          表示DN80自力式溫度調節閥，閥體型式為直通單座，標準型，壓力等級4.0MPa，作用方式為壓閉型（控制閥后型），閥體材料CF8，內件材料316，流量特性為等百分比，泄漏等級V級，HG標準凹凸面法蘭連接，取壓型式為制造廠標準，設定溫度為70℃。
          例2：簡易型號編制
          ZZWPE-16B表示自力式電動溫控單座調節閥，加熱型，公稱壓力為1.6MPa。
          說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
