          直通單座調節閥



                        ◎ 特點P系列直通單座調節閥是一種頂導向結構的調節閥,采用球形閥體,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。按工況要求可配用氣動、電動執行機構，整機輸出力大、動作靈敏、可調范圍大、維護方便、可用于控制各種不同工況的流體，適應各種苛刻的工作條件。廣泛應用于石油、化工、



















          S型電動單座調節閥.doc
          氣動單座調節閥S型說明書.doc


          ◎ 特點
          P系列直通單座調節閥是一種頂導向結構的調節閥,采用球形閥體,具有結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大、防振動等優點。
          按工況要求可配用氣動、電動執行機構，整機輸出力大、動作靈敏、可調范圍大、維護方便、可用于控制各種不同工況的流體，適應各種苛刻的工作條件。
          廣泛應用于石油、化工、電力、輕紡、造紙等行業，特別適用于泄漏量小、閥前閥后壓差不大的工作場合。

          ◎ 閥體體部分
          結構大類：?jiǎn)巫?/p>
          閥芯型式：柱塞形
          結構類型：標準型、散熱型、波紋管密封型
          調節切斷型、、低溫型

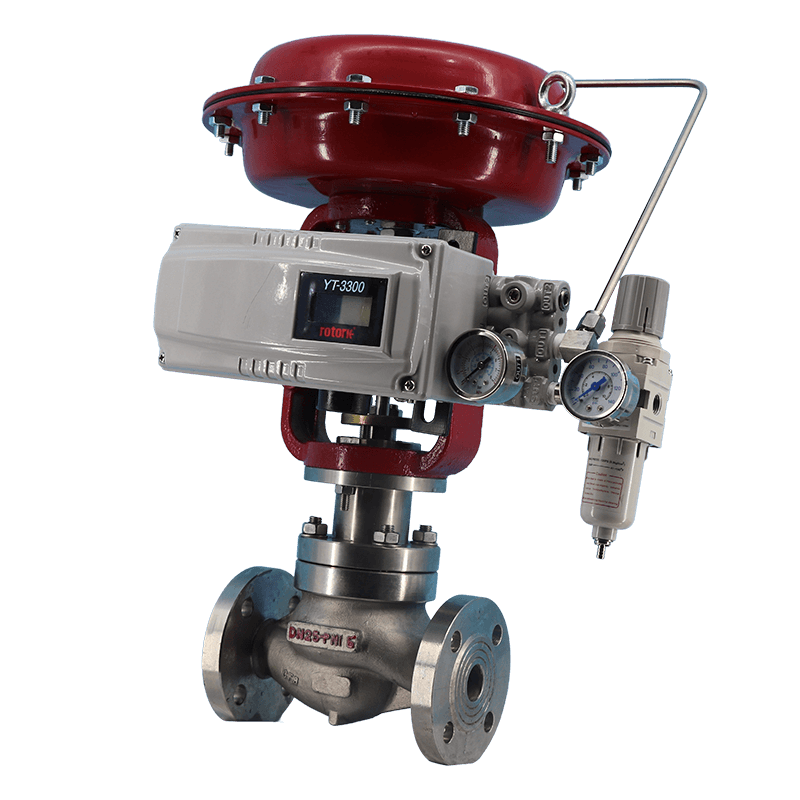

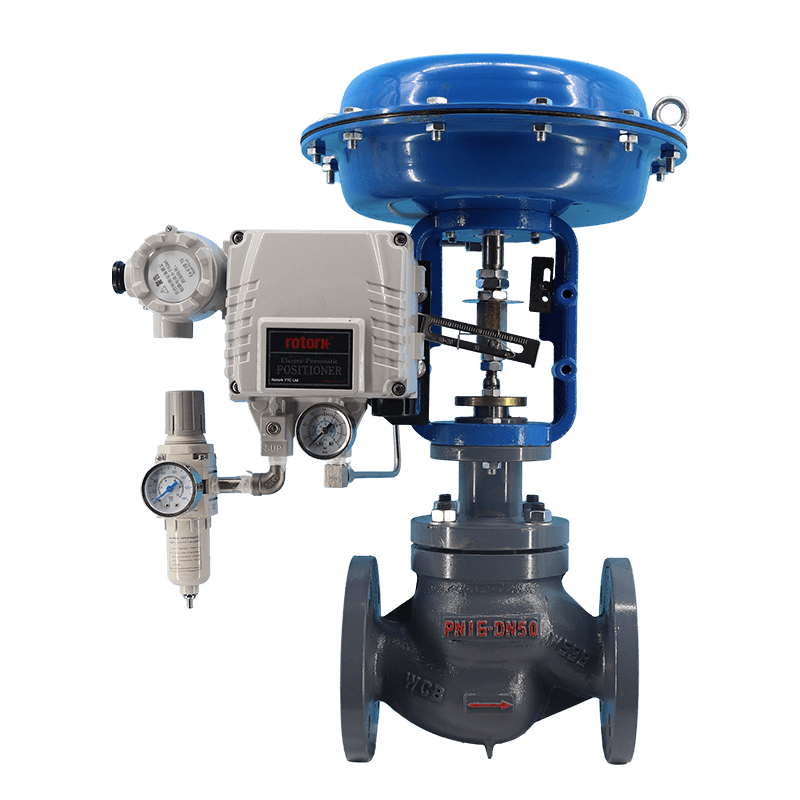

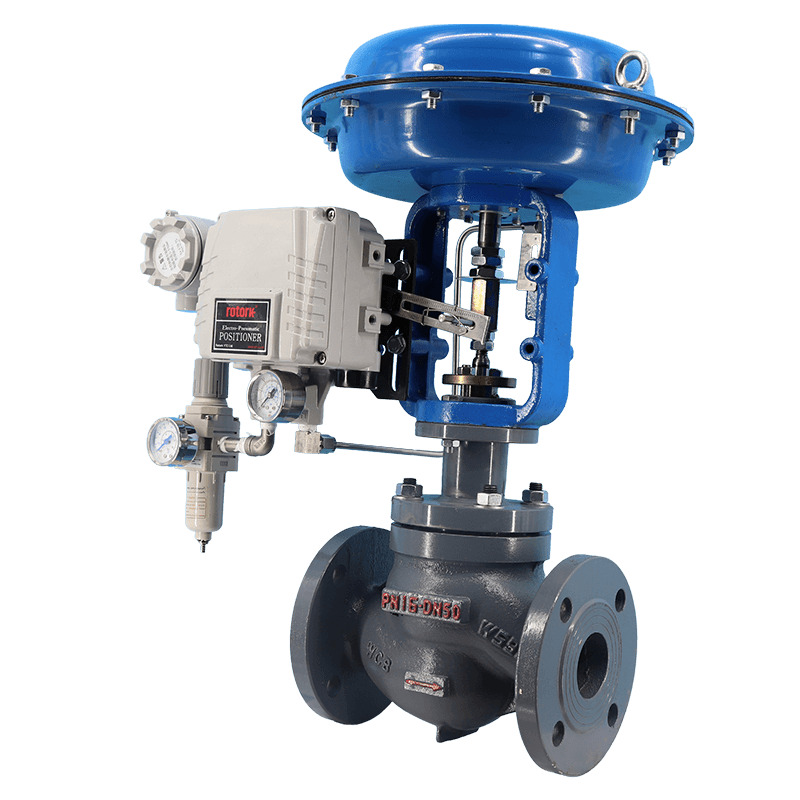

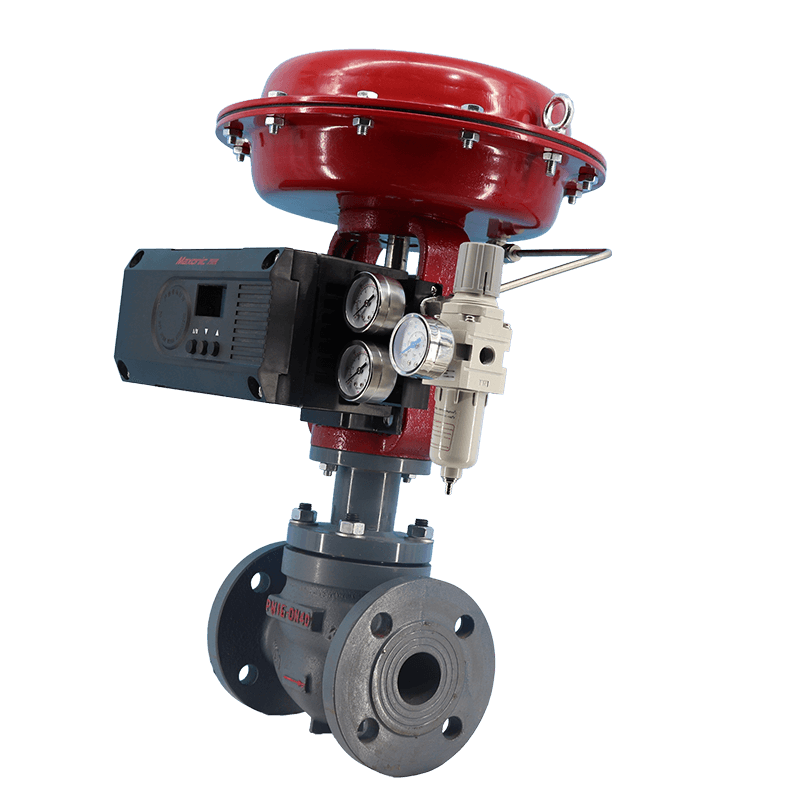

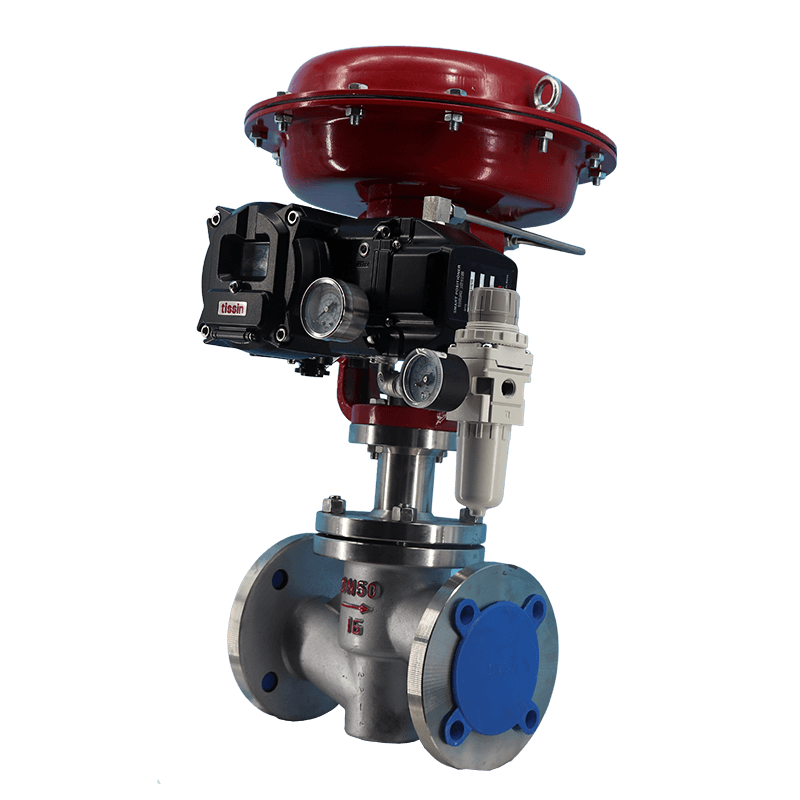

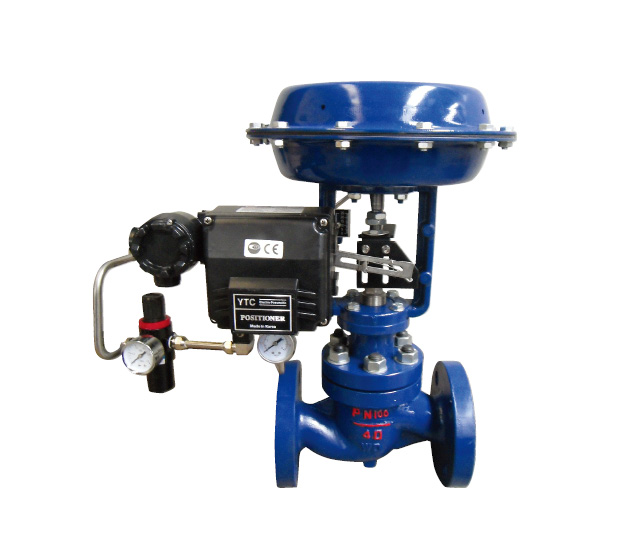

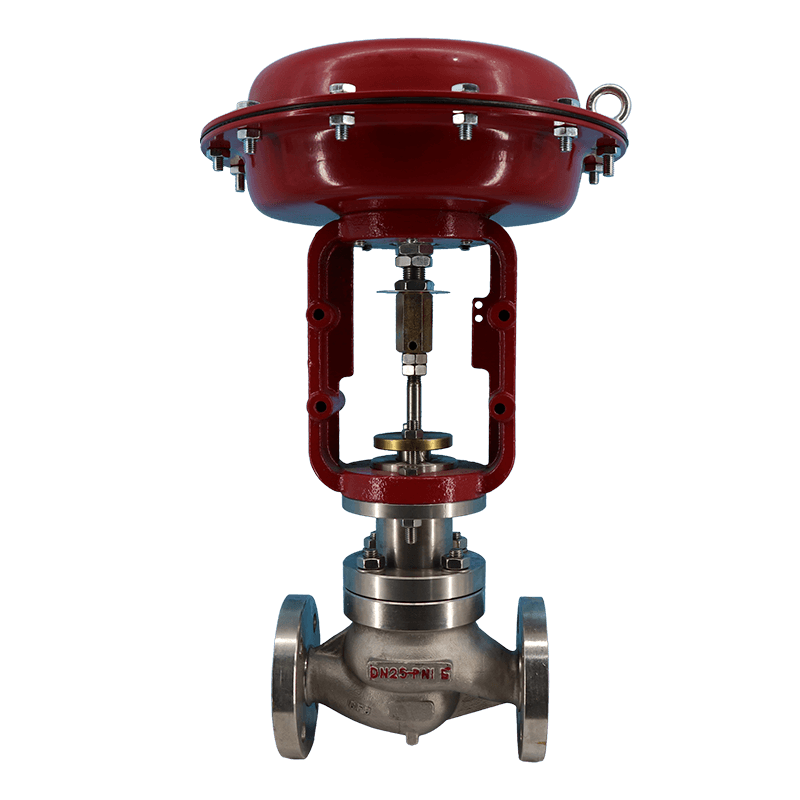

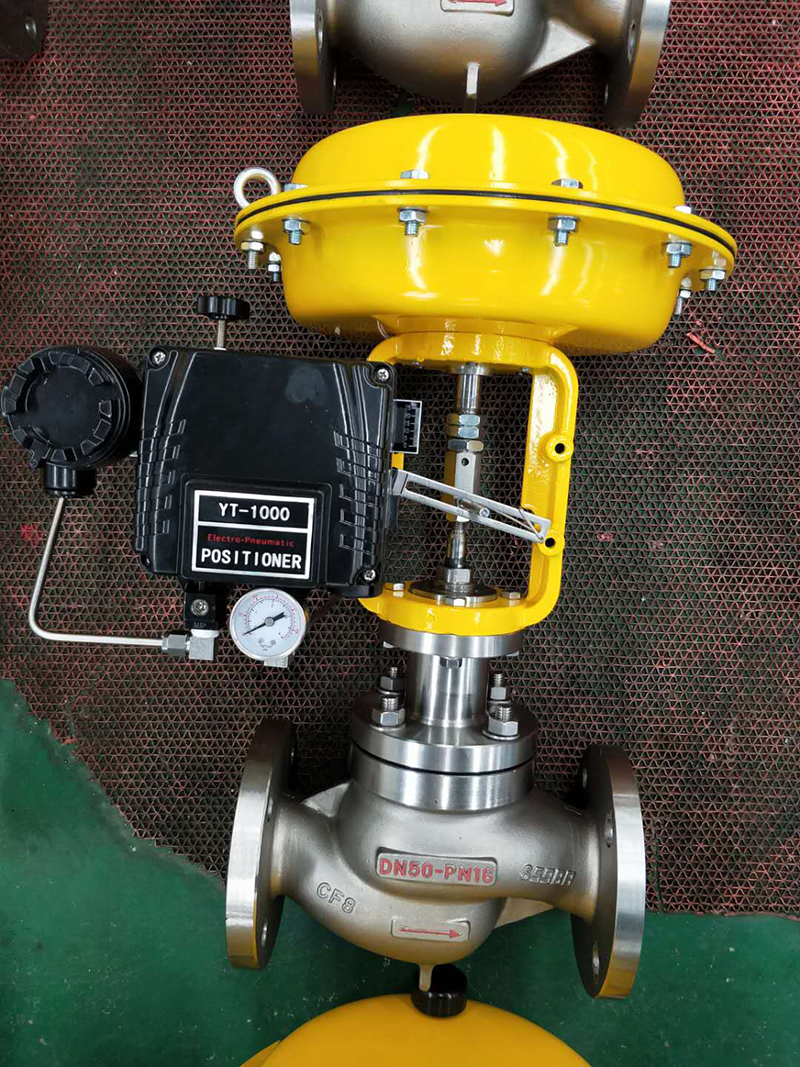

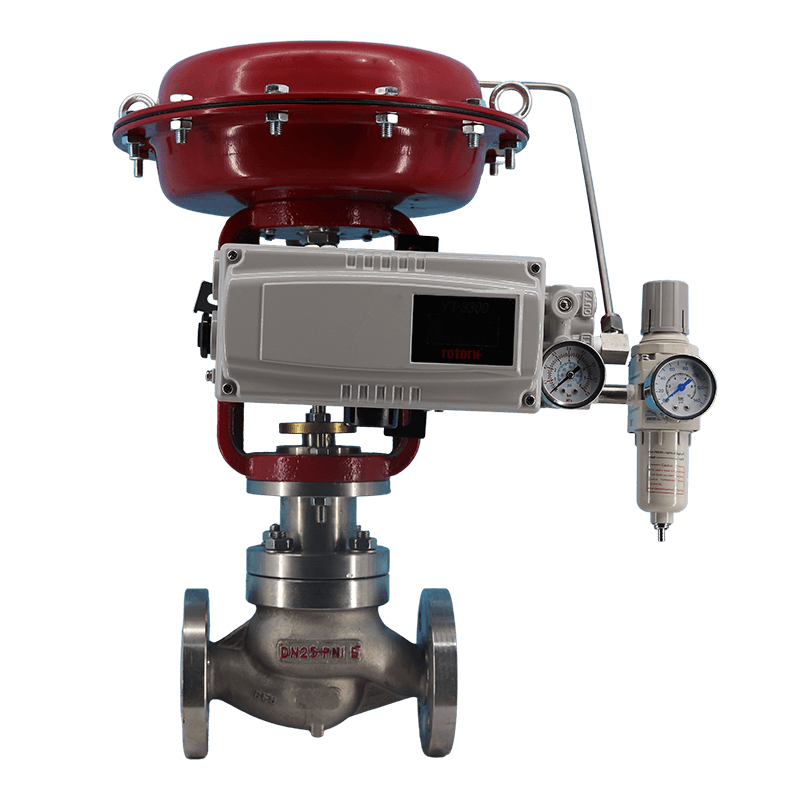

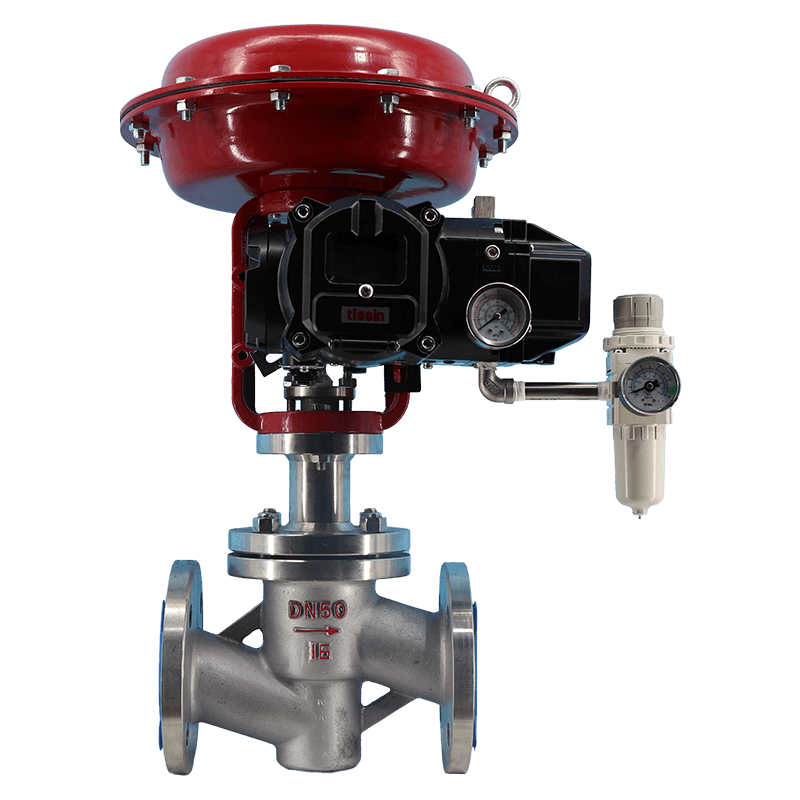

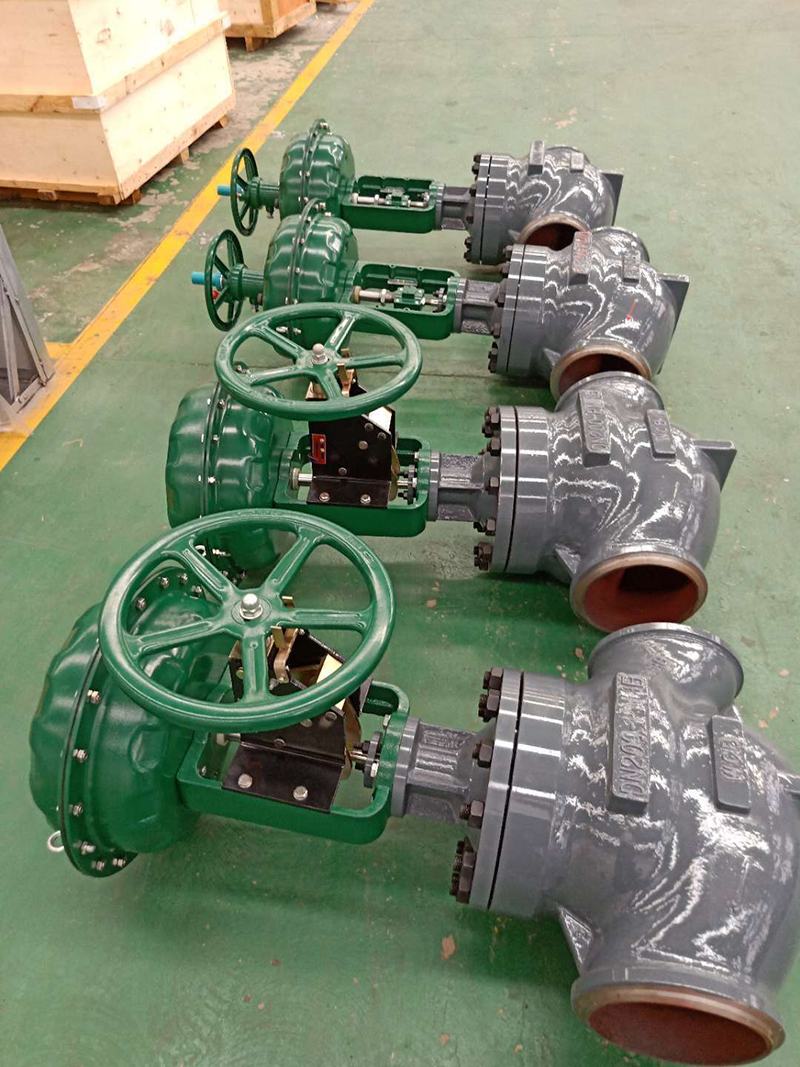

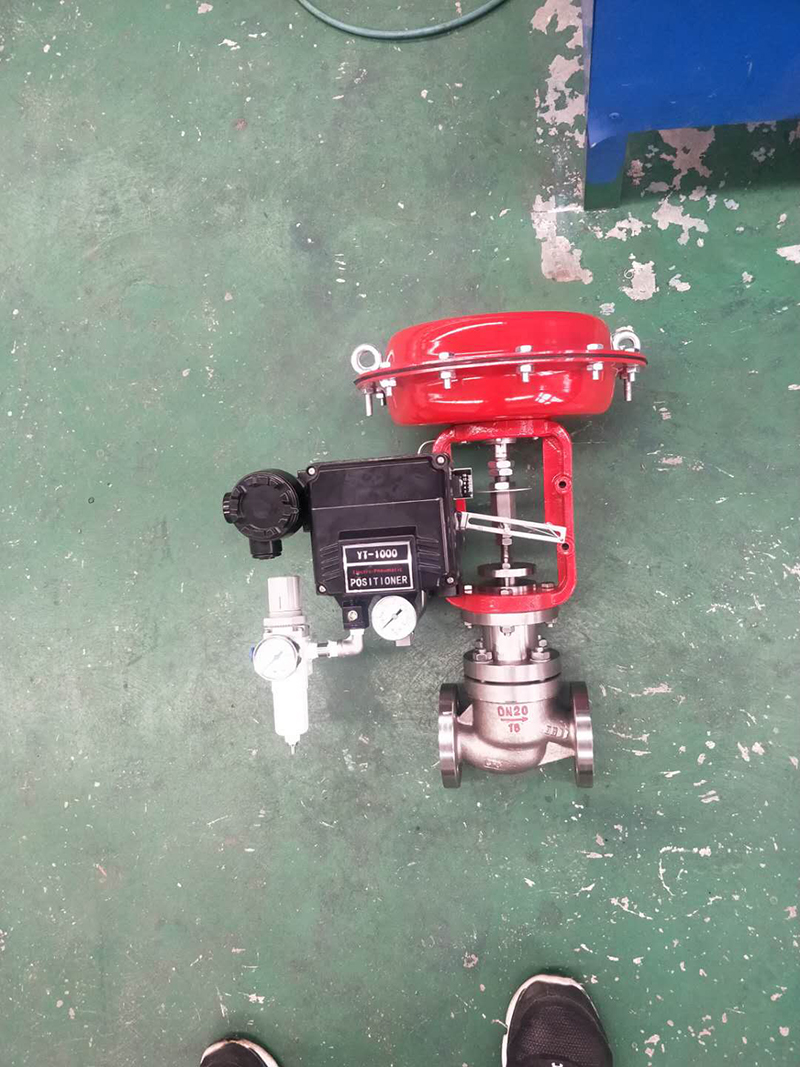

          氣動薄膜單座調節閥

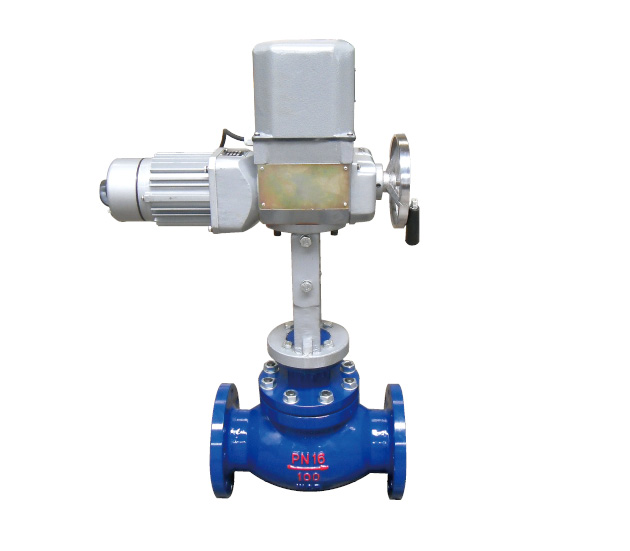

          電動單座調節閥


          ◎ 規格與技術參數
          公稱通徑DN(mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          額定流量
          Kv
          直線
          6.9
          11
          17.6
          27.5
          44
          69
          110
          176
          275
          440
          690
          等百分比
          6.3
          10
          16
          25
          40
          63
          100
          160
          250
          400
          630
          額定行程L(mm)
          16
          25
          40
          60
          公稱壓力PN（MPa）
          1.6     4.0   6.4
          固有流量特性
          直線  等百分比
          固有可調比R
          50
          氣動執行機構
          正作用
          PM280B
          PM400B
          PM600B
          PM1000B
          反作用
          PM280K
          PM400K
          PM600K
          PM1000K
          膜片有效面積Ae(cm2)
          280
          400
          600
          1000
          彈簧范圍Pr(KPa)
          20~100、40~200、80~240
          氣源壓力Ps(MPa)
          0.14、0.25、0.28
          電動執行機構
          型號
          3610L系列、3810L系列、PSL系列、SKZ系列等
          電源
          220V.AC、380V.AC、24V
          定位器、電子式執行機構
          輸入信號
          4-20、0-10mA.DC及其它控制信號
          或以上信號分程控制
          注：表中數據為本公司標準配置，可按用戶要求另行選配。

          ◎ 允許壓差
          氣開式（反作用）                                                                                                               單位：MPa
          執行機構
          型號
          彈簧范圍
          (KPa)
          氣源壓力
          (MPa)
          公 稱 通 徑 DN (mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          PM280K
          40~200
          0.25
          2.55
          1.63









          80~240
          0.28
          5.73
          3.67









          PM400K
          40~200
          0.25


          1.31
          0.84
          0.54






          80~240
          0.28


          2.95
          1.89
          1.21






          PM600K
          40~200
          0.25





          0.49
          0.32
          0.21



          80~240
          0.28





          1.11
          0.73
          0.47



          PM1000K
          40~200
          0.25








          0.23
          0.16
          0.09
          80~240
          0.28








          0.52
          0.36
          0.20

          氣關式（正作用）                                                                                                              單位：MPa
          執行機構
          型號
          彈簧范圍
          (KPa)
          氣源壓力
          (MPa)
          公 稱 通 徑 DN (mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          PM280B
          40~200
          0.25
          3.34
          2.14









          80~240
          0.4
          6.52
          4.17









          PM400B
          40~200
          0.25


          1.72
          1.10
          0.71






          80~240
          0.4


          3.36
          2.15
          1.37






          PM600B
          40~200
          0.25





          0.65
          0.43
          0.27



          80~240
          0.4





          1.26
          0.83
          0.53



          PM1000B
          40~200
          0.25








          0.30
          0.21
          0.12
          80~240
          0.4








          0.58
          0.40
          0.22
          電動允許壓差表                                                                                                                     單位：MPa
          DN（mm）
          推力（N）
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          2000
          4.46
          2.85
          1.74
          1.11
          0.71






          3000
          6.68
          4.28
          2.61
          1.67
          1.07
          0.63
          0.42
          0.27



          5000
          10.0
          7.13
          4.35
          2.79
          1.78
          1.05
          0.70
          0.45
          0.29
          0.20
          0.11
          6500


          5.66
          3.62
          2.32
          1.37
          0.91
          0.58
          0.37
          0.26
          0.14
          10000


          8.70
          5.57
          3.57
          2.11
          1.39
          0.89
          0.57
          0.40
          0.22
          16000








          0.91
          0.63
          0.36
          20000








          1.14
          0.79
          0.45
          允許壓差表的附注說明：
          填料材質為PTFE；
          介質的流向與閥芯關閉的方向相反；
          金屬密封型泄漏等級為Ⅳ級；

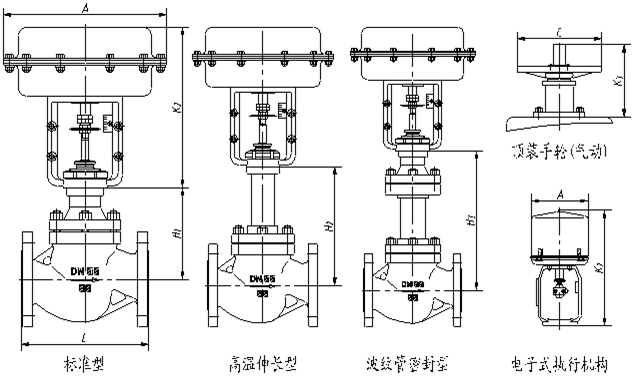

          ◎  外形尺寸及重量
          標準型、散熱、波紋管密封型、夾套保溫型外形尺寸及重量
                                                                                          單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          PN16/40
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          PN64
          206
          210
          230
          251
          286
          311
          337
          394
          450
          508
          650
          H1
          125
          125
          155
          155
          165
          200
          205
          210
          275
          330
          372
          H2
          212
          212
          222
          226
          230
          335
          335
          345
          414
          456
          478
          H3
          320
          320
          402
          402
          405
          627
          628
          635
          698
          702
          728
          A×K2
          氣動
          φ282×260
          φ308×282
          φ394×362
          φ498×436
          電動
          φ225×370
          φ255×500
          φ310×700
          φ310×750
          C×K5
          φ220×182
          φ270×240
          φ320×315
          重量
          PN16
          20
          21
          24
          33
          37
          65
          68
          86
          118
          145
          215
          PN64
          23
          24
          32
          44
          53
          76
          81
          100
          156
          178
          265
            注: 1) 表中重量為氣動標準型不帶手輪等附件的數據；電動執行機構以3810系列為例。

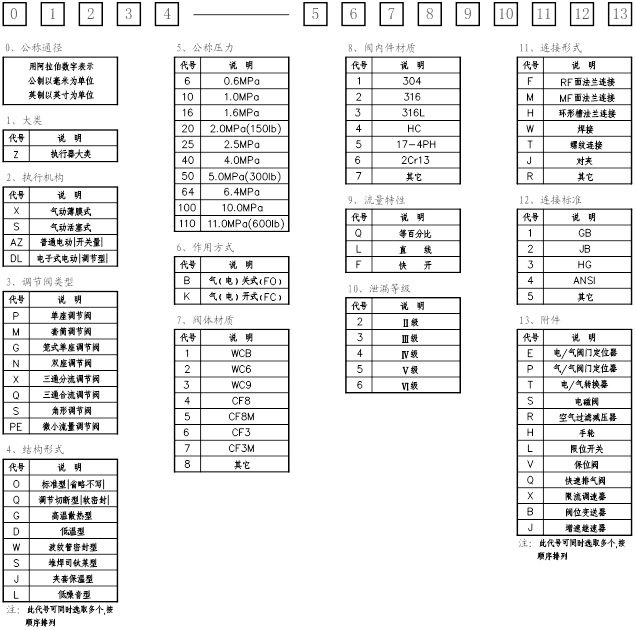

          ◎  型號編制說明

          例：50ZXP-16K11L4F4ERH表示公稱通徑為50mm的氣動薄膜單座調節閥，標準型，公稱壓力1.6MPa,氣開式（FC），閥體材料WCB，閥內件材料304，固有流量特性為線性，泄漏量等級Ⅳ級，連接形式RF面法蘭，法蘭標準ANSI，配附件：電氣閥門定位器、空氣過濾減壓器、手輪。
          例2：簡易型號編制
          ZXP-16K表示通徑為氣動薄膜單座調節閥，標準型，公稱壓力為1.6MPa，氣開式（FC）。
          說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
