O型球閥說明書.doc

◎ 特點

全通徑O型切斷球閥是本公司吸收國外先進技術自行開發的產品，采用浮動球法蘭連接，流通能力大，流阻系數小，結構簡單,維修方便。

密封圈采用獨特的彈性結構，球芯經硬化處理，配用氣動、電動執行機構，整機具的結構緊湊、切斷性好、開關迅速及使用壽命長等優點。

O型切斷球閥配用氣動、電動執行機構，可適用于各種液體、氣體、漿料類流體及低壓蒸汽的自動切斷控制。

◎ 閥體體部分

結構大類：O型球閥

閥芯形式：全通徑O型球體

執 行 器：氣動型、電動型

結構類型：浮動球、固定球

密封方式：軟密封、硬密封

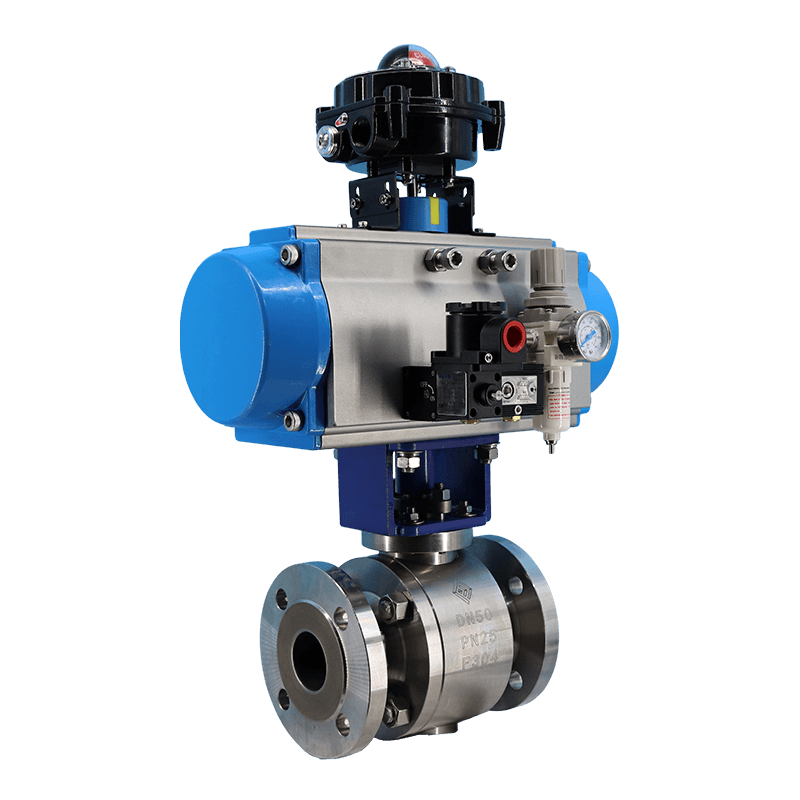

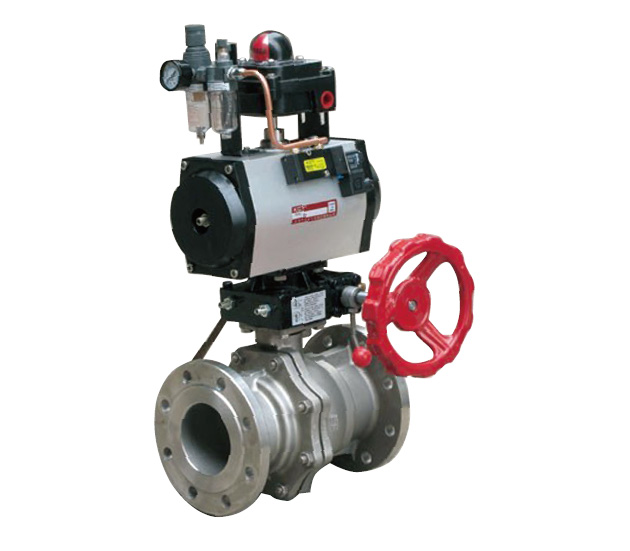

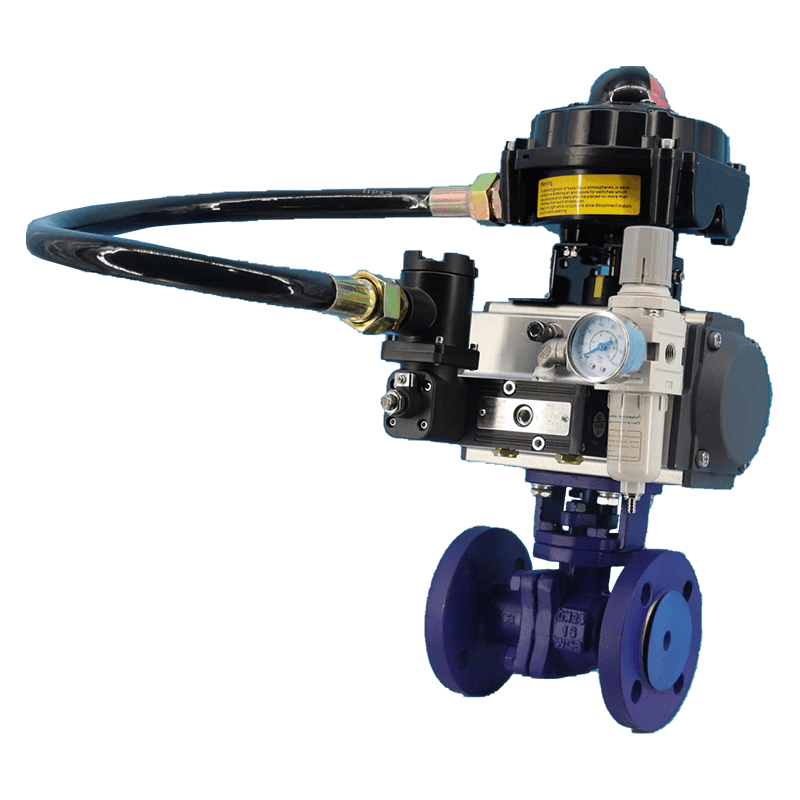

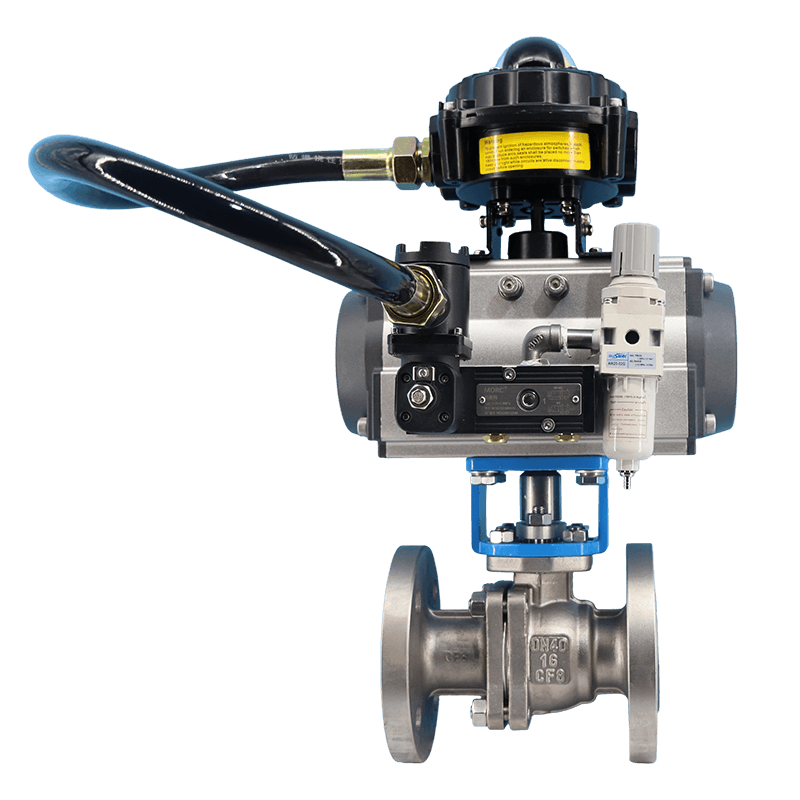

氣動O型球閥

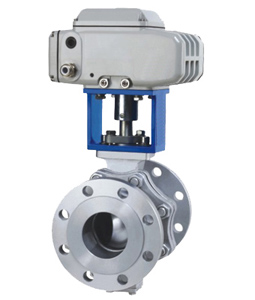

 電動O型球閥

◎  規格與技術參數

注：表中數據為本公司標準配置，可按用戶要求另行選配。

◎  氣動活塞式O型球閥外形尺寸及重量（單作用）

                                                                                單位：mm

  注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

◎  氣動活塞式O型球閥外形尺寸及重量（雙作用）

                                                                               單位：mm

  注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

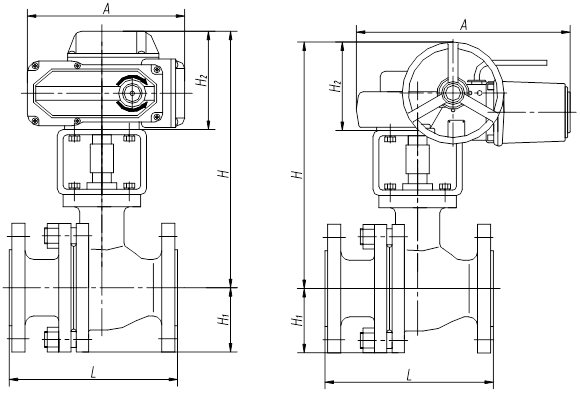

◎  電動O型球閥外形尺寸及重量

                                                                                單位：mm

  注: 表中數據以PN16、PN40為準，PN64外形尺寸需垂詢。

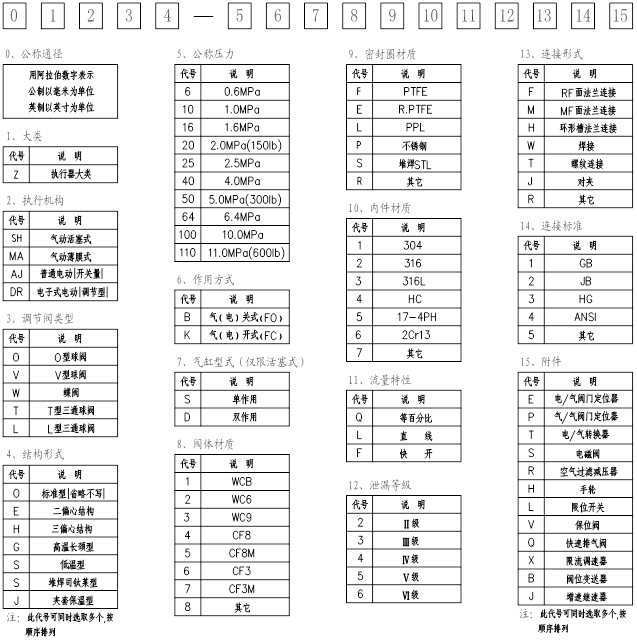

◎  型號編制說明

例1：

050ZSHO-16KD1F1Q4F1SRL表示公稱通徑為50mm的氣動O型切斷球閥，標準型，公稱壓力1.6MPa,氣開式（FC），雙作用氣缸，閥體材料鑄鋼，密封圈PTFE，閥內件材料304，等百分比，泄漏量等級Ⅵ級，法蘭標準按國標法蘭RF密封方式，配附件：電磁閥、空氣過濾減壓器、限位開關。

例2：簡易型號編制

ZSHO-16K表示氣動O型球閥，公稱壓力為1.6MPa，電開式（FC）。

說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
