          自力式壓力調節閥



                        ◎ 特點ZZY型自力式壓力調節閥(簡稱調壓閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，具有壓力波動小，節約能源的特點。自力式壓力調節閥有泄壓用閥前壓力調節型、減壓用閥后壓力調節型和差壓調節型三大類，壓力分段范圍30-3000KPa，配用不同的檢測執行機構，廣泛應用于蒸汽、各種氣體減壓穩壓或泄壓的自動控




















          S型自力式壓力調節閥ZZY說明書.doc

          ◎ 特點
          ZZY型自力式壓力調節閥(簡稱調壓閥)無需外加能源，利用被調介質本身壓力變化而實現自動調節，具有壓力波動小，節約能源的特點。
          自力式壓力調節閥有泄壓用閥前壓力調節型、減壓用閥后壓力調節型和差壓調節型三大類，壓力分段范圍30-3000KPa，配用不同的檢測執行機構，廣泛應用于蒸汽、各種氣體減壓穩壓或泄壓的自動控制。

          ◎ 閥體體部分
          結構大類：自力式
          閥芯型式：壓力平衡型
          結構分類：單座型、套筒型、雙座型

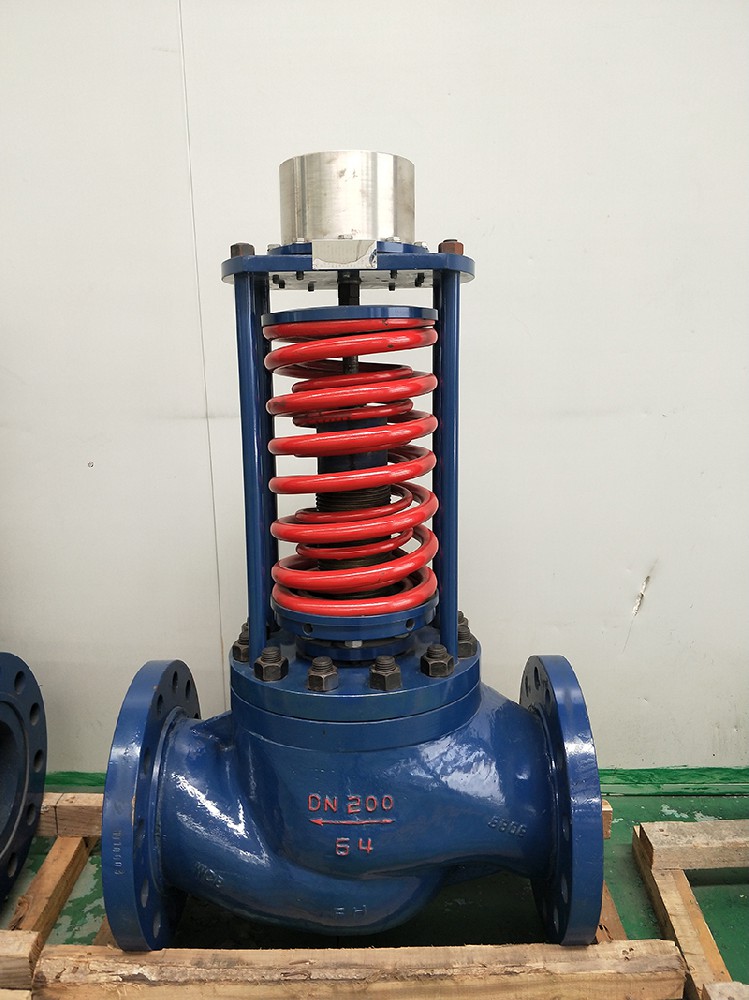

          自力式壓力調節閥（B型）

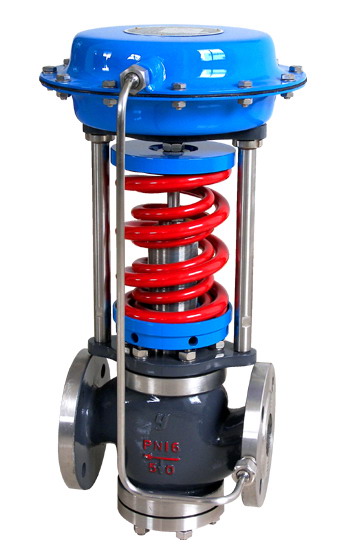

           自力式壓力調節閥（K型）


          ◎  規格與技術參數
          公稱通徑DN(mm)
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          額定流量
          Kv
          大容量
          7
          11
          20
          30
          48
          75
          120
          190
          300
          480
          760
          標準型
          5
          7
          11
          20
          30
          48
          75
          120
          190
          300
          480
          高精度
          2.8
          5
          7
          11
          20
          30
          48
          75
          120
          190
          300
          額定行程L(mm)
          8
          10
          14
          20
          25
          40
          50
          公稱壓力PN（MPa）
          1.6   4.0     6.4  10.0
          固有流量特性
          快 開
          固有可調比R
          30
          設定點壓力調節范圍
          （KPa）
          15~50  40~100    60~150  100~300  200~500    300~700
          400~800  500~900    600~1000  700~1100  800~1200
          900~1500  1000~2000    1500~3000  2000~4000
          調節精度（%）
          ±5~10%（與執行機構、彈簧剛度、額定行程有關，特殊的調節精度需協商）
          放大器最高工作溫度（℃）
          橡膠膜片（丁晴）：-20~120   橡膠膜片（氟膠）：-20~200
          波紋紋管（304）：-20~560
          介質為蒸氣加（冷凝器）：-20~350
          注：表中數據為本公司標準配置，可按用戶要求另行選配。

           ◎ 外形尺寸及重量
          壓閉型（B型）
                                                                                         單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          PN16、40
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          PN64、100
          206
          210
          230
          251
          286
          311
          337
          394
          450
          508
          650
          H
          470
          475
          510
          520
          530
          550
          680
          750
          800
          870
          890
          A
          φ178、φ198、φ232、φ280、φ308
          L1
          233
          233
          332
          332
          373
          572
          552
          673
          980
          900
          1200
          P≥
          45
          70
          102
          140
          185
          245
          325
          425
          550
          660
          900
          重量
          26
          26
          36
          37
          42
          73
          90
          115
          130
          145
          180
           注: 1) 表數據以薄膜式執行器PN16公稱壓力為例，其它形式需垂詢

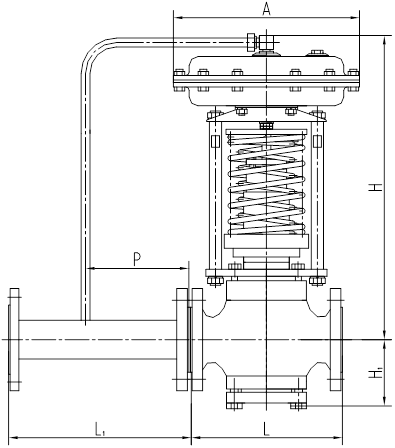

          壓開型（K型）
                                                                                        單位：mm
          公稱通徑DN
          20
          25
          32
          40
          50
          65
          80
          100
          125
          150
          200
          L
          PN16、40
          150
          160
          180
          200
          230
          290
          310
          350
          400
          480
          600
          PN64、100
          206
          210
          230
          251
          286
          311
          337
          394
          450
          508
          650
          H

          470
          475
          510
          520
          530
          550
          680
          750
          800
          870
          890
          H1

          H1

          83
          83
          93
          95
          110
          128
          140
          160
          215
          230
          268
          A
          φ178、φ198、φ232、φ280、φ308
          L1
          233
          233
          332
          332
          373
          572
          552
          673
          980
          900
          1200
          P≥
          45
          70
          102
          140
          185
          245
          325
          425
          550
          660
          900
          重量
          26
          26
          37
          39
          45
          76
          98
          120
          143
          151
          189
           注: 1) 表數據以薄膜式執行器PN16公稱壓力為例，其它形式需垂詢

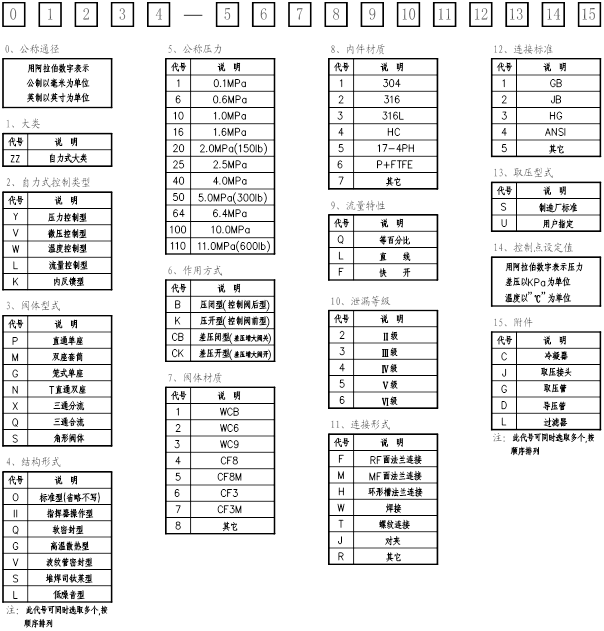

          ◎ 型號編制說明
          例1：50ZZYP-16B11F4F1S300CJD
          表示DN50自力式壓力調節閥，閥體型式為直通單座，標準型，壓力等級1.6MPa，作用方式為壓閉型（控制閥后型），閥體材料WCB，內件材料304，流量特性為快開，泄漏等級V級，國標RF面法蘭連接，取壓型式為制造廠標準，設定壓力300KPa，配冷凝器、取壓接頭、導壓管。
          例2:簡易型號編制
          ZZYP-16B   表示自力式壓力單座調節閥，公稱壓力為PN1.6Mpa，壓閉型。
          可采用(作用方式)以前(含)的代號去掉“公稱通通徑”代碼組成簡易型號。
